Автоматизация УЗВ: что доверить контроллеру и как проверить его работу

Датчик зафиксировал падение кислорода и отправил уведомление на телефон. Но подача кислорода не изменилась: теперь всё зависит от того, когда сотрудник увидит сообщение. При проектировании автоматики УЗВ важно разделить наблюдение и управление: какие отклонения контроллер устраняет сам, где ждёт подтверждения оператора и как действует, если связь с телефоном пропала.

Из чего состоит автоматизация УЗВ

В рабочей схеме четыре уровня. Приборы измеряют состояние воды и оборудования. Контроллер получает сигналы, сверяет их с заданными условиями и отдаёт команды. Насосы, клапаны, компрессоры, дозаторы и приводы эти команды выполняют. Панель оператора и журнал событий показывают состояние системы и помогают восстановить ход событий после сбоя. Облачный сервис может давать удалённый доступ, но критическая логика не должна зависеть только от него.

Количество датчиков само по себе не делает систему полезнее. Для каждой функции нужно определить, что измеряется, какое действие допустимо и как проверить результат. Например, после команды «включить резервный насос» контроллеру требуется подтверждение, что насос запустился, а вода идёт по нужному контуру. Значок на экране говорит лишь о том, что команда отправлена.

Какие процессы отдавать контроллеру

Кислород и циркуляция

Сначала автоматизируют процессы, остановка которых быстро создаёт риск для рыбы: циркуляцию и подачу кислорода. Контроллер может переключать рабочий и резервный агрегаты, регулировать подачу кислорода, следить за давлением в линии и состоянием электропитания. Каждое действие нужно проверять по обратной связи: статусу привода, расходу, давлению или другому показателю, подходящему для конкретной схемы.

Ждать аварии, чтобы проверить резервный насос, не стоит. Кратковременные плановые пуски позволяют заранее обнаружить неисправный привод, закрытую задвижку или ошибку подключения. График и порядок проверки согласуют с технологом, чтобы переключение не нарушило режим в бассейнах.

Подпитка, сброс и водоподготовка

Автоматический клапан подпитки полезен, если система различает нормальное снижение уровня, перелив и отказ датчика. Когда управление опирается на один сигнал уровня, а время открытия клапана ничем не ограничено, неисправность может привести к длительному неконтролируемому притоку. Поэтому для подпитки задают предел по объёму или времени, проверяют доступность источника воды и настраивают сообщение о необычно частых включениях.

Логика промывки механического фильтра зависит от его конструкции. Цикл запускают по расписанию, перепаду давления или другим признакам загрязнения, предусмотренным изготовителем. После команды контроллер должен получить подтверждение, что цикл завершился. Если промывка не состоялась, бесконечно повторять попытки нельзя: можно остановить фильтрацию или увеличить потери воды, так и не устранив причину.

Кормление и вспомогательные операции

Кормление можно связать с режимами установки, но персонал должен понимать, когда и почему срабатывает блокировка. При остановке циркуляции контроллер прекращает выдачу корма и записывает причину. После аварии кормление возобновляют по утверждённому порядку: пропущенную порцию не следует автоматически прибавлять к следующей. Учёт фактически выданного корма помогает сопоставлять нагрузку на биофильтр с изменениями показателей воды.

Сценарий важнее красивой панели

Прежде чем настраивать экран управления, составляют таблицу причин и действий. Для каждого события в ней указывают источник сигнала, задержку срабатывания, автоматическую реакцию, адресата уведомления и условие возврата в обычный режим. Задержка отсеивает тревоги из-за краткого колебания сигнала. Но назначать её одинаковой для медленно растущей температуры и внезапной остановки циркуляции нельзя.

Событие	Возможное действие системы	Что проверяет сотрудник
Остановка рабочего насоса	Пуск резервного; тревога, если поток не подтверждён	Причину остановки, положение арматуры, состояние резервного насоса
Падение кислорода	Переход на предусмотренный аварийный режим подачи и оповещение	Показания независимым прибором, источник кислорода, работу циркуляции
Потеря связи с датчиком	Сообщение о недостоверном измерении; переход в безопасное состояние по проекту	Кабель, питание, загрязнение и калибровку датчика
Неудачная промывка фильтра	Прекращение повторных попыток после установленного лимита, тревога	Привод, воду для промывки и фактическое состояние фильтра

Это пример структуры, а не готовые уставки для любого хозяйства. Пороги, задержки и действия задают с учётом вида рыбы, плотности посадки, объёма бассейнов и устройства контура. Отдельно определяют, кто вправе менять уставки и как фиксировать изменения в журнале.

Данные, которым можно доверять

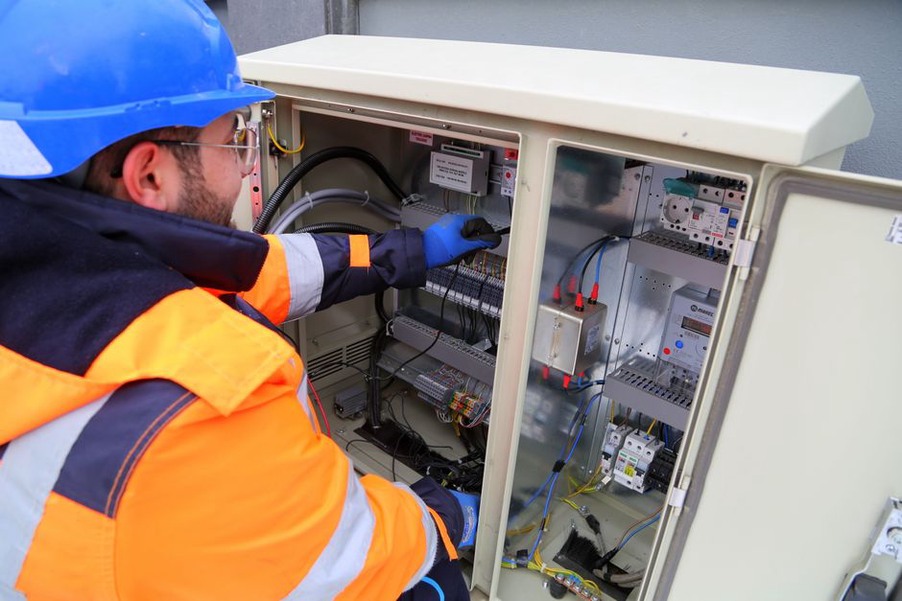

Датчик, который постоянно находится в воде, загрязняется и стареет. При этом он может показывать правдоподобное, но неверное значение. В регламенте нужны очистка, сверка с контрольным прибором, калибровка по инструкции производителя и запись результатов. Особенно опасно, когда контроллер продолжает регулировать процесс по датчику со сбитой калибровкой.

Для критических параметров стоит предусмотреть проверку достоверности сигнала. Контроллер может отмечать невозможный скачок показаний, потерю связи или значение, которое подозрительно долго не меняется. Два датчика позволяют заметить расхождение, но не говорят, какой из них ошибается. На такой случай нужен порядок действий: оповестить сотрудника, сверить показания переносным прибором и временно ограничить автоматические команды, зависящие от спорного измерения.

Данные измерений лучше хранить вместе с событиями управления. Для разбора сбоя важно видеть не только снижение кислорода, но и когда открылся клапан, запустился резерв и оператор подтвердил тревогу. Без отметок о кормлении, промывке и обслуживании график оставляет слишком много догадок. Время событий должно быть точным, а часы контроллера, панели и сервера — согласованными.

Отказы, которые закладывают до запуска

При потере интернета насосы должны продолжать работать, а контроллер — исполнять локальные сценарии. Для каждой линии заранее определяют поведение при отключении питания, обрыве кабеля, зависании контроллера и отказе исполнительного устройства. Универсального правила «всё открыть» или «всё закрыть» нет: безопасное положение клапанов подпитки и подачи кислорода зависит от устройства конкретной УЗВ. Принятое решение документируют и проверяют на месте.

Для аварийных уведомлений одного канала связи мало. Если основной недоступен, сообщение направляют через резервный. Если персонал не подтвердил тревогу за установленное время, оповещение передают следующему ответственному. Подтверждение получения сообщения не должно сбрасывать аварию: её снимают после восстановления нормального состояния и проверки оборудования.

Ручное управление нужно на время ремонта автоматики, но и для него требуются правила. Переключатель местного режима обозначают, его состояние выводят на панель, а действия сотрудника записывают в сменный журнал. После ремонта недостаточно вернуть переключатель в автоматический режим: нужно проверить, что контроллер снова управляет устройством и получает обратную связь.

Как внедрять без остановки хозяйства

1. Описать действующие операции. Перечислить агрегаты, ручные переключения, частые отклонения и время реакции смены. Это поможет отличить задачи для автоматики от случаев, когда достаточно улучшить инструкцию.
2. Зафиксировать границы проекта. Определить, какие функции работают локально, какие доступны удалённо и кто отвечает за датчики, программирование, электромонтаж и обучение персонала.
3. Проверить сигналы до включения управления. Убедиться, что приборы показывают корректные значения, а отображаемый статус оборудования совпадает с его фактическим состоянием.
4. Испытать сценарии по одному. Безопасным способом, по согласованной программе, имитировать отказ датчика, остановку насоса, потерю связи и питания. Записывать ожидаемый и фактический результат.
5. Обучить смены. Отработать подтверждение тревоги, переход на ручной режим и передачу информации следующей смене. Инструкция должна находиться там, где ею будут пользоваться во время аварии.

В договоре с интегратором стоит закрепить передачу схем подключений, перечня сигналов, описания алгоритмов, резервных копий настроек и порядка восстановления контроллера. Доступ к изменению логики ограничивают. Удалённое подключение удобно для поддержки, но правки без учёта затрудняют разбор инцидента. После обновления программы затронутые сценарии испытывают повторно.

Регулярную проверку можно привязать к началу смены. Оператор сверяет показания панели с фактической работой насосов и давлением в ключевых линиях, просматривает неподтверждённые тревоги и записывает расхождения в журнал. Если панель показывает «насос работает», а поток не подтверждён, причину разбирают до следующего кормления.
